220 kV-os konténeres PD-ingyenes váltakozóáramú rezonanciát vizsgáló rendszer
termék bemutatása

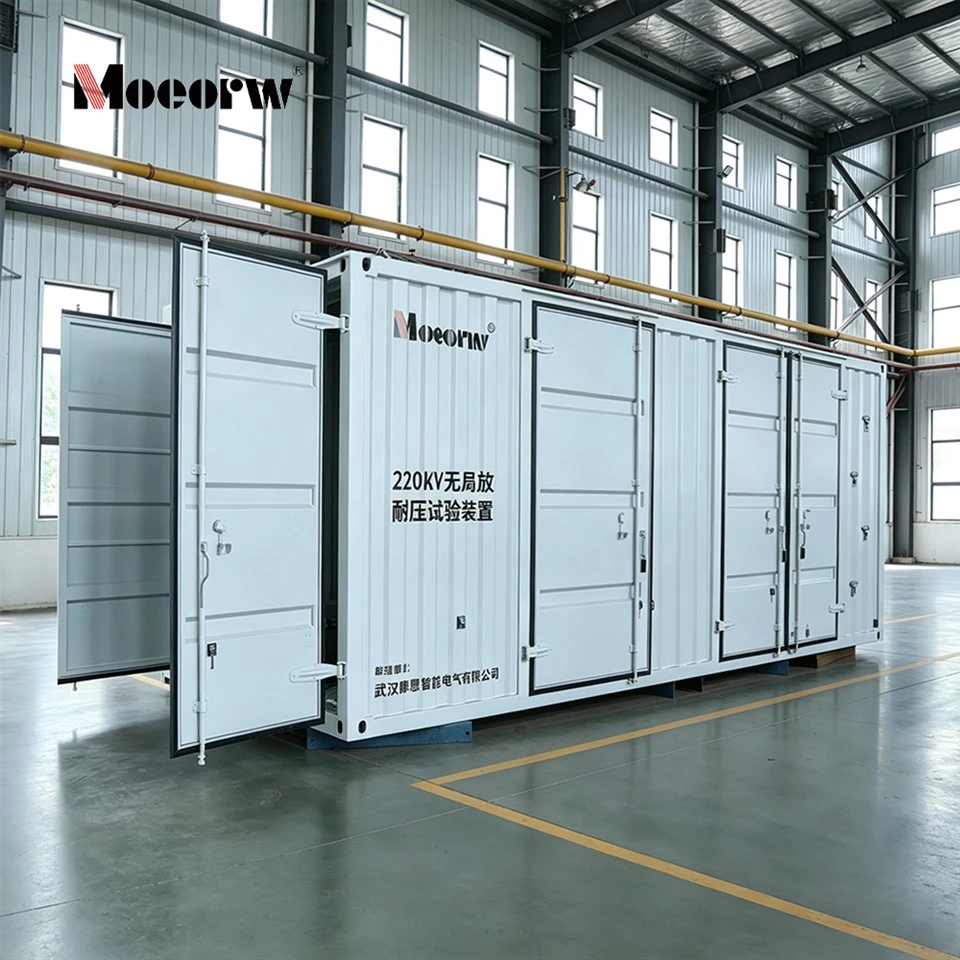

Ellentétben a helyhez kötött, extra{0}}nagyfeszültségű-laboratóriumi rendszerekkel, a MOEORW-WPB260 220kV-os rendszert a nagy mobilitásra és a terepi sokoldalúságra építették. Egy 9,5 -tonnás, nagy teherbírású-konténerben található, és a teljes rezonanciatesztelési kört egy tranzitbiztos taktikai egységbe integrálja, áthidaló gyári elfogadási tesztet (FAT) és gyors helyszíni átvételi tesztet (SAT)
termékparaméter (specifikáció)
| Paraméter | Specifikáció | Értékajánlat |
|---|---|---|
| Rendszer részleges kisütési szint | 10 pC vagy annál kisebb | Az extrém alacsony ön{0}háttérzaj gondoskodik arról, hogy a vizsgált objektum valódi PD-jelolvasásában ne zavarjon, garantálva a hiteles vizsgálati eredményeket, és elkerülhető a téves megítélésből eredő veszteség. |
| Kimeneti feszültség hullámforma torzítás | 1,0% vagy annál kisebb | A tiszta szinuszos kimenet rendkívül alacsony harmonikus tartalommal biztosítja a tesztfeszültség hitelességét, különösen alkalmas a hullámforma-érzékeny szigetelőanyagok öregedésének felmérésére. |
| Kimeneti frekvencia stabilitás | 0,05% vagy annál kisebb | A frekvencia hosszan tartó működés során{0}}sodródásmentes marad, biztosítva a tartós stabil rezonanciát és elkerülve a frekvenciaingadozások miatti feszültségtranziensek által okozott leállási kockázatokat. |
| Teljes-terhelés folyamatos működés időtartama | 180 percnél nagyobb vagy egyenlő | Egyetlen feszültségnövelés-a teljes transzformátor által indukált feszültség- és PD-tesztelési folyamat a hűtés megszakítása nélkül befejeződik, jelentősen javítva a -helyszíni működési hatékonyságot. |
| Fiber{0}}optic Isolation Control | Teljes elektromos szigetelés a nagyfeszültségű és a kisfeszültségű oldal között | Még akkor sem, ha a vizsgált objektumon felvillanásos meghibásodás következik be, az ellentámadási túlfeszültség nem tud továbbítani az optikai kábelen keresztül a kapcsolószekrénybe, alapvetően védve a kezelőket és a központi vezérlőelemeket. |
| Gerjesztő transzformátor HV csapok | 2×(±5/10/35kV)több állítható csap | Az egyik rendszer több feszültségszinten lefedi a tesztobjektumokat, így nincs szükség arra, hogy az elosztók minden feszültségosztályhoz külön leltárt tartsanak fenn, ami jelentősen csökkenti a raktározási költségeket. |
A termék jellemzője
■ A tranzit-keményített szerkezeti védelmi mátrix, a hagyományos alacsony-PD reaktorok szállítása során szigetelési kockázattal szembesülnek. A MOEORW-WPB260 lengéscsillapító bölcsőt és mechanikus reteszelő-állványt alkalmaz, hogy elszigetelje a dielektromos alkatrészeket az út vibrációitól, és ultra-tiszta ön-PD-padlót tartson fenn, legfeljebb 10 pC 220 kV-on.
■ Intelligens kettős{0}}módú hangolás és frekvencia-váltásos mátrixmező tesztelése erős elektromágneses zajjal jár. A 20 Hz és 300 Hz között működő félvezető inverter aktívan eltolja a frekvenciákat az 50 Hz/60 Hz rácsharmonikusoktól. A szakértő kézi felülírás lehetővé teszi a 0,1 Hz-es{10}}finomhangolást a precíz részleges kisülés rögzítéséhez, árnyékolt burkolatok nélkül.
Termék alkalmazása
A MOEORW-WPB260 220kV rendszer egy sokoldalú, konténeres mobil tesztplatform, amely egy újrakonfigurálható reaktormátrixot tartalmaz a masszív terepi használatra. Optimalizálja az eszközök kihasználását három kulcsfontosságú villamosenergia-hálózati alkalmazásban:
- Erőátviteli transzformátorok (110kV / 220kV):Támogatja a FAT/SAT tesztelést, beleértve a vonali -kimeneti váltakozó áramú ellenállást, az indukált túlfeszültséget (DVDF) és a részleges kisülési (PD) szűrést 10 pC vagy annál kisebb értékig zajos terepi környezetben.
- Gázszigetelt kapcsolóberendezés (GIS / GIL):Magas{0}}feszültségű rezonanciát biztosít a flashover üzembe helyezéséhez, a részecskék szennyeződésének, a kiemelkedések és a lebegő kisülések feszültség alá helyezés előtti észleléséhez.
- Nagy-feszültségű XLPE kábelek (110kV / 220kV):Párhuzamos konfigurációt használ a nagy kimeneti áramokhoz hosszú földalatti áramkörökön, tiszta szinuszos hullámokat adva, amelyek megfelelnek az IEC 60840 és az IEEE 400.4 szabványoknak.
Termékmodell és -kiválasztási útmutató
A miénkMOEORW-WPB260A sorozat moduláris, konténeres architektúrát kínál, amely könnyen alkalmazkodik a terepmunka változó követelményeihez. Különböző reaktormátrixok és gerjesztési profilok kiválasztásával testreszabhatja rendszerét, hogy tökéletesen megfeleljen a konkrét vizsgálati céloknak:
| Modell / Konfiguráció | Core Matrix Setup | Max. Feszültség tesztelése | Tipikus alkalmazások és terhelhetőség |
|---|---|---|---|
| WPB260-S (Standard terepi készlet) | 4 x 20 kV/5A/6H alacsony-PD reaktor | 110kV / 132kV | A 110 kV-os főtranszformátorok és alállomási GIS-rekeszek szabványos SAT/FAT szigetelési árnyékolására optimalizálva. |
| WPB260-P (plusz hálózati készlet) | 6 x 20 kV/5A/6H alacsony-PD reaktor | 220kV / 230kV | Nagy teljesítményű{0}}tesztelésére tervezték220kV-os transzformátorok, GIL-rendszerek és közepes{0}}nagyságú városi földalatti elosztóhálózatok. |
| WPB260-E (Kibővített elérési készlet) | 6 x 20kV/5A/6H reaktor + több-csapos gerjesztés | 220 kV Lefelé 35 kV-ra | A végső választás a harmadik félt{0}}tesztelő vállalkozók számára. Fogantyúk220 kV teljes-léptékű SATmiközben könnyedén le{0}}illeszthető a 35kV/110kV-os kapacitív kábelvonalakhoz. |
Hogyan válasszuk ki a konfigurációt:
Ellenőrizze a tesztobjektum kapacitását (CX):Győződjön meg arról, hogy a teljes egyenértékű kapacitás megfelel a rezonanciafrekvencia képletnek
a 20Hz-300Hz követési ablakon belül.
Ellenőrizze a mező bemeneti teljesítményét:A rendszer alapon működik380V ± 10% három-fázisú teljesítmény (50Hz/60Hz). Távoli, áramellátás nélküli hálózati helyek esetén szabvány300 kW-os mobil dízel generátor készletajánlott.
Cél PD küszöb megerősítése:Ha a szükséges háttérzaj szigorúan10 pC vagy annál kisebb, a járműre szerelt{0}}árnyékolt konténer konfigurációt kell alkalmazni a helyi elektromágneses tüskék kiküszöbölése érdekében.
GYIK
K: Hogyan védi meg a konténeres burkolat az érzékeny reaktorokat a szállítási vibrációkkal szemben{0}}terepjáró szállítás közben?
V: A MOEORW-WPB260 integrált ipari-minőségű lökéscsillapító-alapokkal és nagy-terhelésű reaktorzár-mátrixokkal rendelkezik. Minden nagyfeszültségű-reaktor és gerjesztőelem szilárdan rögzítve van merev merevítéssel és kiváló csillapítóbetétekkel a burkolaton belül. Ez a robusztus kialakítás kiküszöböli a szállítás{9}}kiváltotta fizikai eltolódásokat, biztosítva, hogy a rendszer ön{10}}részleges kisülése szigorúan stabil maradjon legfeljebb 10 °C hőmérsékleten, így a hosszú távú szállítást követően azonnali üzembe helyezést tesz lehetővé.
K: Az alállomási környezet erős elektromágneses zajt okoz. Hogyan izolálja ez a rendszer a helyszíni PD jeleket?
V: A rendszert fejlett interferencia- és elválasztó funkciókkal tervezték, hogy hatékonyan kezelje az összetett elektromágneses környezeteket.
K: Flottánk teszteli a transzformátorokat és a hosszú XLPE kábeleket is. Ezt a rendszert át lehet konfigurálni különböző terhelésekre?
V: Igen, a moduláris architektúra rugalmas konfiguráció-beállításokat tesz lehetővé a különféle tesztelési terhelésekhez, például transzformátorokhoz vagy kábelekhez.
