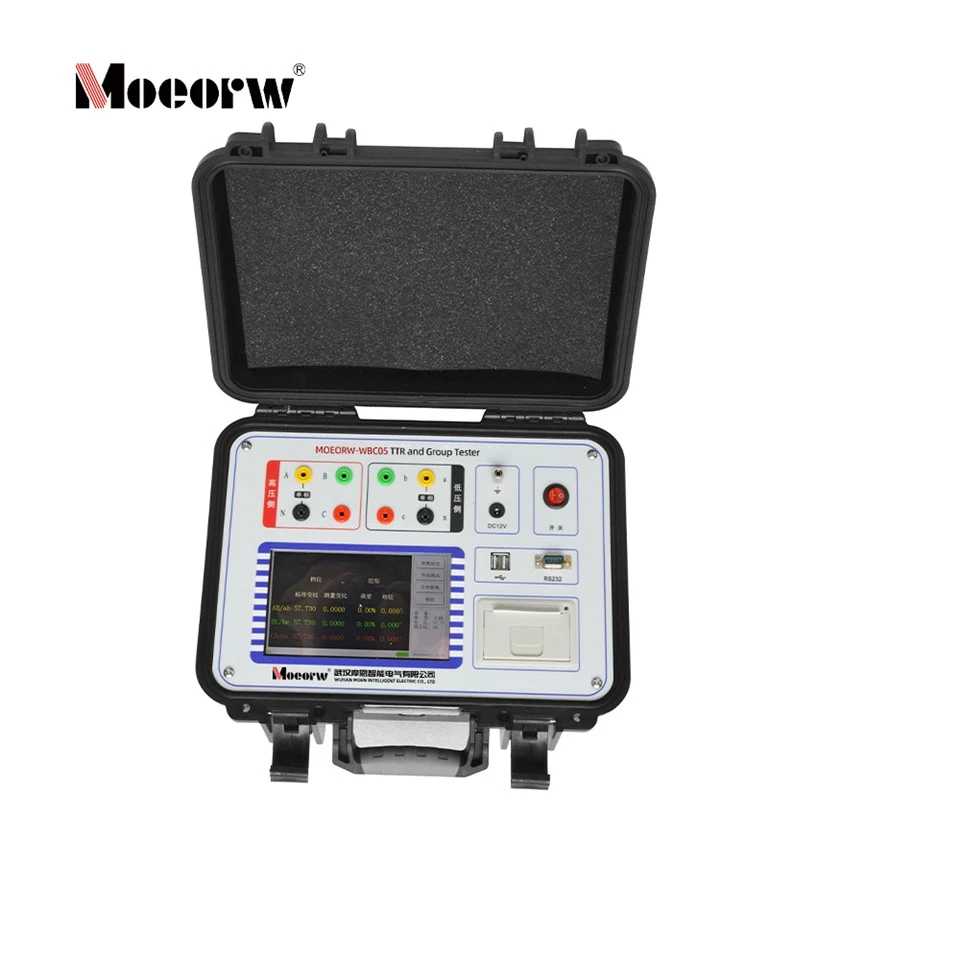

A transzformátor fordulatszáma (TTR) és a csoporttesztelő

A MOEORW-WBC05 transzformátor fordulatszám- és csoportvizsgáló (más néven Automatikus fordulatszám-vizsgáló vagy fordulatszám-elemző) egy nagy-precíziós diagnosztikai műszer, amelyet kifejezetten a teljesítménytranszformátorok gyártásához, karbantartásához és megelőző teszteléséhez terveztek. A DL/T 963-2005-ös ipari szabványnak és az "Energiaberendezés-átadási és megelőző vizsgálati szabályzatnak" megfelelően kifejlesztett műszer gyorsan meghatározza az összes transzformátortekercs fordulatszámát, feszültségarányát és csatlakozási csoportját. Megbízható illesztési adatokat biztosít a transzformátor párhuzamos működéséhez, miközben hatékonyan észleli az olyan belső hibákat, mint az-szakadási rövidzárlatok, az áramkörök megszakadása és a fokozatkapcsoló érintkezőhibái. Intelligens transzformátor-áttételi hídként teljesen digitalizált mintavétellel és számítással kiküszöböli a hagyományos kézi egyensúlybeállítási módszereket. Egyetlen csatlakozás elvégzi az összes arányhiba- és csoportmeghatározást, így elengedhetetlen eszköze a gyári minőségellenőrzésnek, a helyszíni átadás-átvételi tesztelésnek és a transzformátorok állapotfüggő karbantartásának.

Széles mérési tartomány fokozatos pontosságú megbízhatósággal
A fordulatszám (vagy feszültségarány) mérése 1 és 10 000 közötti széles tartományt fed le, a pontosság 0,2 osztályú az 1-999,9 tartományon belül és 0,5 osztályú az 1000-10 000 tartományon belül, 0,0001 felbontás mellett. Különböző pontossági osztályok felelnek meg a különböző arányszegmenseknek, biztosítva a nagy pontosságú mérést a közös elosztó transzformátoroknál (jellemzően tízes és százas arányokkal), valamint a megbízható meghatározást a nagy erőművi fokozatos transzformátoroknál (ezres arányokkal), elkerülve az egyetlen pontossági besorolás okozta torzulást a teljes skálán.

Heterodyne Frekvenciateszt technológia a kiváló helyszíni-interferencia elleni{1}} érdekében
A műszer belsőleg generál nem -teljesítmény-frekvenciás tesztfeszültséget, a tesztfrekvencia eltér az 50 Hz-es alapértéktől és annak harmonikusaitól. Ez a kialakítás biztosítja, hogy a mérési eredményeket ne befolyásolják a helyszíni feszültség alatt álló nagyfeszültségű-berendezések indukált feszültségei, a teljesítmény-frekvencia mágneses tér ingadozásai és a tápegység frekvencia-eltolódása. Még erős interferencia-környezetben is, például feszültség alatt álló alállomási gyűjtősínekben vagy több nagy{7}}teljesítményű eszközzel egyidejűleg működő műhelyekben is stabilan ad ki valódi arányadatokat, jelentősen csökkentve a helyszíni téves megítélés kockázatát.

Hat-csatornás szinkron mintavétel a valódi három-fázisú méréshez késedelem nélkül
Összesen hat csatorna -A/B/C a nagy-oldalon és a/b/c a kis-feszültségoldalon- egyszerre fogadja a jeleket, eltérve a hagyományos fázis-fázisszekvenciális{5}}méréstől. Ez a párhuzamos mintavételezési architektúra biztosítja, hogy a három -fázisfeszültség közötti fázisviszonyok teljes mértékben rögzítve legyenek. A csoportmeghatározás (1-12. csoport) és a 0 fokos -360 fokos fázis-eltolódási szögmérés egyetlen adatgyűjtéssel történik, így különösen alkalmas nem-szabványos három-fázisú rendszerekhez, mint például a fázis-eltolható transzformátorok és az egyenirányító idő-kioldó transzformátorok hibáinak kiküszöbölése közben.

Teljesen szilárd állapotú-relék nélkül a hosszú-távú karbantartásért-ingyenes működés
Mind a belső áramkör, mind a jelkapcsolás mechanikus relék nélküli elektronikus kapcsolókat alkalmaz. Ez a kialakítás kiküszöböli az olyan gyakori öregedési hibákat, mint a reléérintkezők oxidációja és beragadása. A nagy-frekvenciás gyártósoros környezetekben a műszer évekig megszakítás nélkül, stabilan működik, jelentősen csökkentve az -értékesítés utáni karbantartási gyakoriságot és a pótalkatrészek költségeit.

Intelligens hibamegelőzés és széles bemeneti tartomány
A több aktív védelmi mechanizmussal felszerelve, beleértve a hangos/vizuális riasztásokat a nagy-alacsony feszültségű fordított csatlakozáshoz és a kimeneti rövidzárlatok elleni önvédelmet-, a műszer sértetlen marad még akkor is, ha a mérővezetékek nem megfelelően vannak csatlakoztatva, vagy a mért tekercs véletlenül rövidre záródik. Ezenkívül az AC tápbemenet lehetővé teszi a véletlenszerű csatlakozást a 380 V-os tápfrekvenciás feszültséghez anélkül, hogy ez befolyásolná a normál működést, és alkalmazkodik az extrém helyzetekhez, amikor az ideiglenes helyszíni tápegységek nem szabványosak.

Egyszeri-paraméterbeállítás a folyamatos kötegelt teszteléshez
A kezelők egyszerűen megadják a nagy-feszültségű névleges feszültséget, az alacsony-feszültségű névleges feszültséget, a leágazási feszültséget és a leágazási pozíciók teljes számát az első teszt előtt. A későbbi koppintási-módosítási tesztek nem igényelnek ismételt beállítást. A műszer automatikusan követi az aktuális leágazási pozíciót, és egyetlen fájlkönyvtárba egyesíti ugyanahhoz a transzformátorhoz tartozó összes csapolási adatot. A tesztelés után az összes adat sorban kinyomtatható a koppintással egyetlen műveletben, vagy egyetlen kattintással exportálható teljes Word-jelentésként, drámaian csökkentve a kötegelt gyári teszteléshez szükséges teljes időt.

Nagy-kapacitású tárhely és közvetlen U-lemezexportálás
A beépített -memória legfeljebb 1000 független tesztrekordot tárol, a fájlnevek automatikusan tartalmazzák a dátumot és az eszköznevet (pl. "20260813-091522_1#MainTransformer.rto3"). Amikor egy U-lemezt helyez be, a műszer előnyben részesíti a külső tárolást, lehetővé téve a kötegelt kiválasztást és az előzményadatok U-lemezre történő exportálását. A mellékelt PC-szoftver kényelmes megtekintést, elemzést vagy formális tesztjelentésekké alakítást tesz lehetővé, megfelelve a műszaki dokumentáció digitális archiválási követelményeinek.

Lítium akkumulátoros tápegység a külső tápkábelektől való megszabaduláshoz
A beépített -12 V-os lítium--ion akkumulátorcsomag több órányi folyamatos tesztelést tesz lehetővé egyetlen teljes feltöltéssel. Az emelt transzformátorplatformok esetében, amelyek nem rendelkeznek hálózati áramellátással vagy helyszíni vészjavítási helyszínekkel, nincs szükség generátorokra vagy hosszú hosszabbítókábelekre, -hogy valóban "egy műszer, bármikor és bárhol tesztelhető".

1. alkalmazási forgatókönyv: Gyártósor végső ellenőrzése a transzformátorgyártó üzemekben
Mielőtt a késztermékek elhagyják a gyárat, minden transzformátor átfogó fordulatszámon és csoportos tesztelésen esik át. A műszer gyorsan kiadja a részletes jelentéseket, amelyek tartalmazzák a hibaszázalékot és a polaritásjelzéseket (ugyanaz a polaritás jelölése „--”, ellentétes polaritás pedig „+”), amelyeket mellékelnek a szállításhoz szükséges terméktanúsítványhoz. A teljesen szilárdtest-kialakítás alkalmazkodik a gyártósorok magas frekvenciájú, hosszan tartó folyamatos működési igényeihez.

2. alkalmazási forgatókönyv: Power Installation Companies által végzett átadás-átvételi tesztelés
Az újonnan telepített transzformátorok üzembe helyezése előtt a megelőző vizsgálati előírásoknak megfelelően áttétel-ellenőrzést kell végezni, hogy megbizonyosodjon arról, hogy a fokozatkapcsoló helyzetjelzői megfelelnek-e a tényleges fordulatszámoknak, biztosítva, hogy két vagy több párhuzamosan működő transzformátor azonos feszültségarányon és csoportmegjelöléssel rendelkezzen. A műszer egy-fázisú 220 V-os tápellátással vagy lítium elemes tápellátással működik, egyszerűsített helyszíni-kábelezéssel, és a tesztjelentések közvetlenül beépíthetők a beépített dokumentációba.

3. alkalmazási forgatókönyv: Éves megelőző karbantartás az alállomásokon
Az üzemi transzformátorok fordulatszámának és A hat-csatornás szinkron mintavételi funkció érzékenyen rögzíti a három-fázisfordulat-arány kiegyensúlyozatlanságát, mennyiségi alapot biztosítva az állapot-alapú karbantartási döntésekhez.

4. alkalmazási forgatókönyv: Speciális transzformátorok üzembe helyezése és javítása
A Z- típusú földelő transzformátorok, a többszörös impulzus-egyenirányítós kemencetranszformátorok, a fázisváltós egyenirányítós transzformátorok és a Scott/LeBlanc (inverz Scott) transzformátorok esetén a műszer pontosan méri az egyenértékű fordulatszámokat és fáziseltéréseket (0 fok -360 fok az összes konfigurációs kvadránsban) nem - szabványos csatlakozási negyedben. Ez kompenzálja a hagyományos transzformátor arányú hidak korlátait, amelyek nem képesek kezelni a nem szinuszos hullámformákat vagy az aszimmetrikus tekercseket. Ezenkívül ez a funkció alkalmazható elektromágneses feszültségtranszformátorok (PT-k) és áramváltók (CT-k) fordulatszám-ellenőrzésére.

5. alkalmazási forgatókönyv: A vasúti vontatási áramellátó rendszer tesztelése
A 27,5 kV-os egy-fázisú vontatási transzformátorok és a V/x csatlakoztatott transzformátorok esetében a műszer egy-fázisú transzformátor tesztmódja lehetővé teszi a gyors polaritás azonosítást és a feszültségarány ellenőrzését, biztosítva a fázisillesztést és a betáplálási feszültség pontosságát a vontatási áramellátó rendszerekben.
